<left><h2>2.2.6. Exkurs: Haworth-Projektion</h2></left>

Konvention bei der Haworth-Projektion:
  • Planare Darstellung eines 3D-Sessels
  • Was in der Fischer-Projektion links steht, wird bei Haworth oben dargestellt.
    FLOH-Regel: Fischer Links Oben Haworth!

Die Vorteile der Fischer-Projektion:
  • Übersichtlichere Darstellung bei Sesseln mit vielen Substituenten



Fischer-Projektion in Haworth-Projektion umwandeln



Beispiel: D-Allose



D-Allose in der Fischer-Projektion.





Schritt 1: Fischer-Projektion um 90° nach rechts drehen.





Schritt 2: C-Atome durchnummerieren.





Schritt 3: Ringstruktur zeichnen und auch hier C-Atome durchnummerieren.





Schritt 4: Dann FLOH-Regel anwenden.

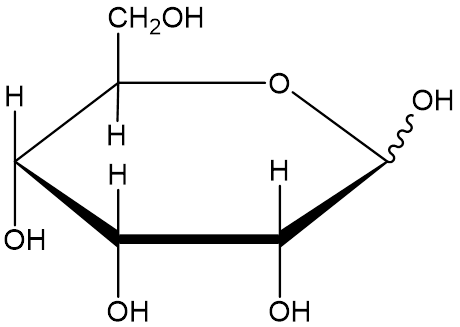

Schritt 5: Ringschluss vollenden und C-Atom mit größtem Rest anpassen. ACHTUNG: Dies entspricht nicht immer der FLOH - Regel. alpha, beta..
